Flink系列（六）分析Flink的整体架构

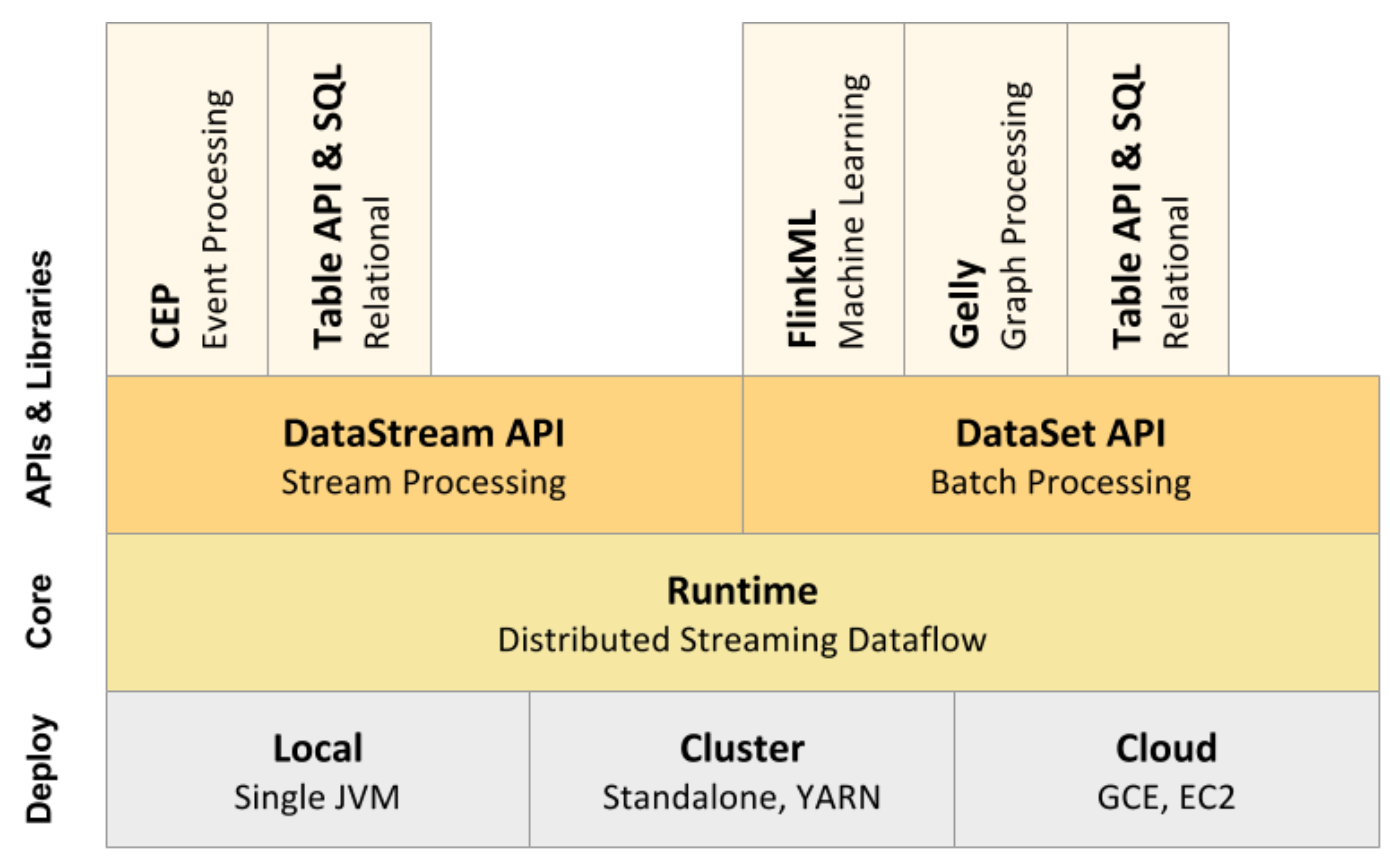

在前面几篇文章里面，我们介绍了flink的几种API操作数据，在这些简单的案例里面，我们可以看到flink的一些基础功能模块及实现效果。这篇文章我们剖析下flink的整体架构。不多说，先来一张flink的整体架构图

在这个架构图里面，我们可以看到整个flink分成了4层，分别是：

部署层、核心运行层、API层、Library层

下面我们分别介绍下

1、部署层

部署成这块主要就是指flink的单机/集群的部署物理位置，这里我们可以在本地部署单机，使用Local模式，也可以在服务器上部署独立集群，使用Standalone模式，同时我们还可以使用yarn资源管理器进行管理，使用Yarn模式。当然最重要的是现在各个云厂商有提供付费版的集群服务，使用这种付费版的集群服务，我们不需要单独再搭建和做基础运维了，只需要在付费的集群里面运行我们的jobs，监控我们的jobs即可。

2、核心运行层

这一层主要是代表flink的job运行的环境，此环境的主要功能有：

1、支持分布式流计算
2、从作业图到执行图的映射、调度、监控管理等
3、为上层的API层提供基础服务
4、构建新的组件或算子。

3、API层

api层主要是针对有界数据流和无界数据流的处理，对外提供DataStream API，DataSet API，Table API，SQL等的抽象。

4、Library层

这层主要是构建在flink基础api之上的一些库，例如：机器学习，图计算等高级特性的库。
