云原生service mesh微服务开发系列（七）安装istio链路追踪可视化

上文《云原生service mesh微服务开发系列（六）更换istio-ingressgateway端口》我们使用istio来部署了微服务。做过java开发的同学应该还记得，我们在spring cloud里面有链路追踪的部分，一般我们使用的是skywalking来进行展示。那么如果我们使用service mesh做微服务如何展示这个链路追踪呢？答案其实比较简单，这里我们使用的istio框架，它自带的kiali组件可以帮我们实现微服务的可视化链路。本文我们来介绍下如果安装部署kiali组件。

1）在服务器上安装git

yum install -y git

安装完成之后就可以在服务器上使用git命令了。

2）下载istio的源码

接着我们需要使用git下载istio的源码，执行如下的命令：

mkdir /mmt
cd /mmt
git clone https://github.com/istio/istio.git

然后就可以看到正在下载源码了：

3）安装grafana,jaeger,kiali,loki,prometheus

这里的话在istio的源码里面有现成的安装yaml，

我们直接安装即可：

kubectl apply -f /mmt/istio/samples/addons

执行完毕之后就开始安装了：

这里安装完成之后，我们就可以在istio-system这个名称空间看到安装的信息了：

这里的服务目前都是clusterip的模式，因此外网访问比较麻烦，我们还是一样的使用istio-ingressgateway配置访问。

4）配置自定义gateway

首先创建一个自定义的gateway：kialigateway.yaml，然后把如下的内容复制进去：

apiVersion: networking.istio.io/v1alpha3
kind: Gateway
metadata:
  name: kiali-gateway
  namespace: istio-system
spec:
  selector:
    istio: ingressgateway
  servers:
  - port:
      number: 15029
      name: http-kiali
      protocol: HTTP
    hosts:
    - "*"

然后我们执行这个文件：

kubectl apply -f kialigateway.yaml

5）配置VirtualService

创建一个名称为kiali_vs.yaml的文件，然后把如下的内容复制进去：

apiVersion: networking.istio.io/v1alpha3
kind: VirtualService
metadata:
  name: kiali
  namespace: istio-system
spec:
  hosts:
  - "*"
  gateways:
  - kiali-gateway
  http:
  - match:
    - uri:
        prefix: /kiali
    route:
    - destination:
        host: kiali
        port:
          number: 20001

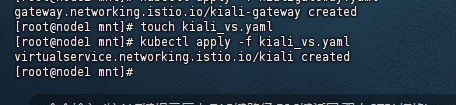

然后执行这个文件：

kubectl apply -f kiali_vs.yaml

6）给istio-ingressgateway增加端口

前面我们添加的gateway端口是：15029，所以我们需要在istio-ingressgateway中增加一个15029端口监听，执行编辑命令：

kubectl edit svc istio-ingressgateway -n istio-system

然后我们保存。

7）测试

这里我们暴露了32667端口，执行如下的命令：

kubectl get svc -n istio-system

可以看到新增了32667端口：

这里我们通过外网访问下,这里访问的地址如下：

http://43.129.239.107:32667/kiali

切记一定要加上kiali，访问后就可以看到如下的图了：

接着我们多访问几次咱们grpc服务，看看效果：

访问了之后，我们进入kiali的graph模块，选择对应的链路：

就可以看到完整的链路了。当然还可以看看其他的部分。这里不做过多的解释。大家可以多熟悉下这个kiali。
